高速信号を扱う基板設計では、実装後に問題が発生しないよう事前のシミュレーションが欠かせません。
当社では、各種シミュレーションツールを活用し、アートワークの妥当性を定量的に検証しています。
SI（Signal Integrity）シミュレーション：信号波形・反射・遅延の検証

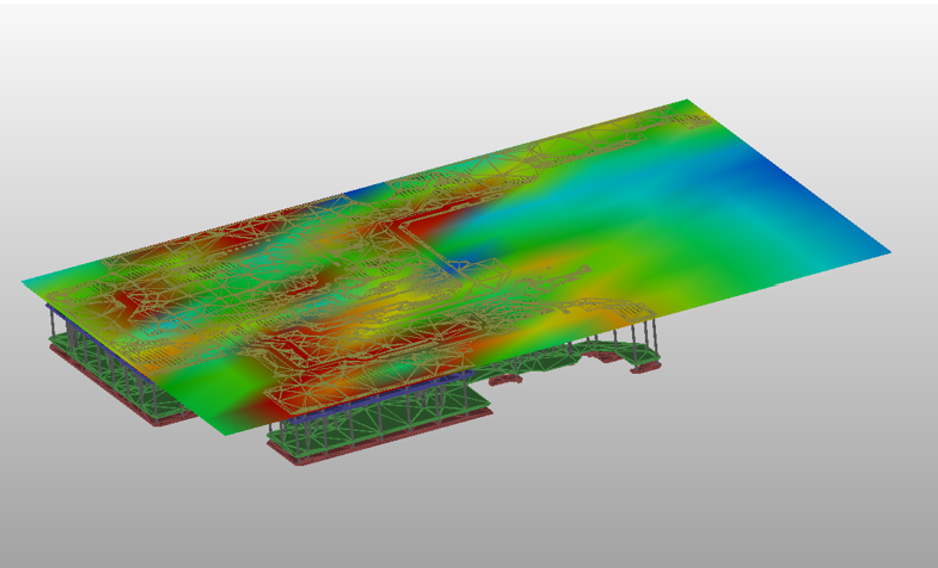

PI（Power Integrity）シミュレーション：電源ノイズや電圧変動の解析
EMI検証：ノイズ放射・対策設計
高周波伝送路検証（電磁界HFSS）：RF特性・伝送損失評価
DC抵抗値／電流密度検証・熱解析：電流経路の安全性・放熱特性の確認
これにより、量産後のトラブルを未然に防ぎ、安定した製品開発と開発コスト削減を実現します。
シミュレーション活用による効果
実装前に波形品質・電源安定性・熱リスクを可視化
再設計や実機デバッグの工数を大幅に削減
試作段階での設計精度・立ち上げ速度を向上
量産段階での歩留まり・信頼性向上に寄与
一貫した設計解析体制
回路設計、アートワーク設計、シミュレーション解析を社内一貫対応。
初期段階から解析を組み込み、設計精度・信頼性・開発効率の最適バランスを実現します。
